如何做好VPN連接方式的遠程訪問課題實訓
  • 發布人:Apple
  • 時間:2013-04-11
  • 點擊:125
  • 來源:辦公室

(江蘇省鹽城技師學院 計算機應用系 江蘇 鹽城 224002)

【摘 要】VPN連接方式的遠程訪問是Windows 2000 Server課程實訓操作中的一個重點和難點內容,在現有的教材中,能講清楚這個問題的很少,學生在操作中也容易失誤,導致VPN連接不成功,經過多年實踐,如果按照文中所述的幾個環節去做,這個實訓課題就會很容易實現。

【關鍵字】VPN;IP地址;雙網卡;入站連接;出站連接

該課題的實用性較強。VPN連接方式的遠程訪問作為路由與遠程訪問服務的一部分,可為遠程辦公人員、外出人員和監視、管理多個部門服務器的系統管理員提供遠程網絡。用戶可通過VPN(虛擬專用網)遠程訪問公司內部的網絡來獲得服務。

VPN連接是通過Internet,來為遠程客戶提供安全的遠程訪問連接。VPN客戶機利用專用網絡(公司內部局域網)上的一個VPN網關,采用IP互聯網來創建加密的、虛擬的和點到點的連接。通常,遠程用戶首先連接到Internet,然后創建一個到專用網絡VPN網關的連接。采用VPN連接方式,公司可以依賴現有的Internet基礎,而不需要再建立自己的基礎結構。

但在VPN連接方式的遠程訪問課題實訓操作過程中,由于某些細節的疏忽而使VPN連接無法實現。如果按照以下步驟操作,則該課題實訓就方便簡單了。

準備工作:

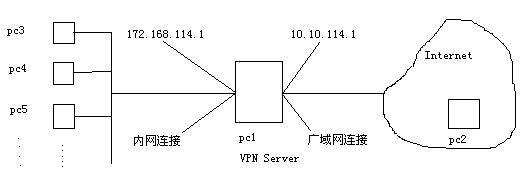

1、VPN遠程連接示意圖。Pc1VPN服務器,pc2為遠程客戶機,pc3、pc4、pc5等為內網機器。



圖片1

圖片1

圖片1

圖片1

圖片1

圖片1

圖片1

圖片1

圖片1

圖片1

圖片1

圖片1

2、以三臺機器作為一組,pc1VPN服務器,pc2為遠程登錄客戶,pc3為內網機器。

3、VPN遠程訪問服務器的計算機上安裝兩塊網絡適配器。一塊廣域網連接連接到Internet上,IP地址為“10.10.114.1”;另一塊內網連接連接到公司內部的網絡中,IP地址為“172.168.114.1”。

4、pc3用于遠程登錄的用戶名為“jsxy001”,密碼為“123456”。

要實現VPN連接方式的遠程訪問,管理員首先要配置一臺采用VPN連接方式的遠程訪問服務器,稱為配置入站連接;其次配置VPN連接方式的遠程客戶機,稱為配置出站VPN連接。要完成這個課題,要做好以下幾方面:

一、入站VPN連接(配置VPN服務器)

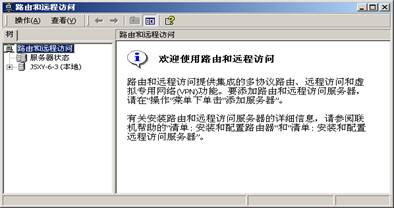

1、選擇開始”/“程序”/“管理工具”/“路由和遠程訪問,出現路由和遠程訪問管理窗口,如下圖所示;

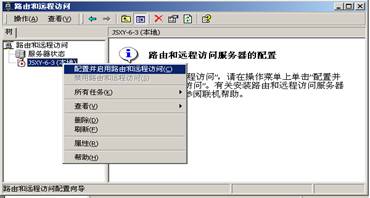

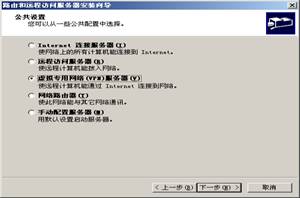

2、右鍵單擊該窗口左邊中的“jsxy-6-3(本地),在彈出菜單中選擇配置并啟用路由和遠程訪問項,屏幕出現路由和遠程訪問服務安裝向導歡迎窗口,如下圖,選擇虛擬專用網(VPN)服務器,單擊下一步按鈕;


3、在如下圖的“Internet連接對話框中,選擇廣域網連接,單擊下一步;

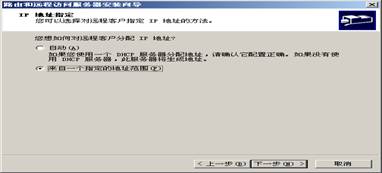

4、在如下圖的對話框中,若選擇自動,則可由VPN服務器向DHCP服務器租用IP地址,然后分配給客戶端;若選擇來自一個指定的范圍,則單擊下一步按鈕后,設置的地址范圍將被指派給客戶端使用。我們選擇來自一個指定的范圍,單擊下一步按鈕。


5、在出現的新建地址范圍對話框中輸入IP地址范圍,如下圖所示。




二、配置出站連接(客戶端建立Internet連接)

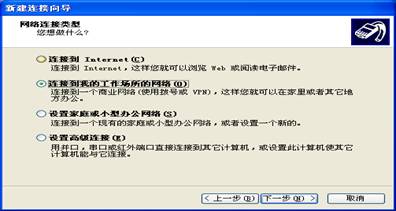

1)右擊網上鄰居,選擇屬性”/“新建連接向導,如下圖,單擊下一步。







圖片1

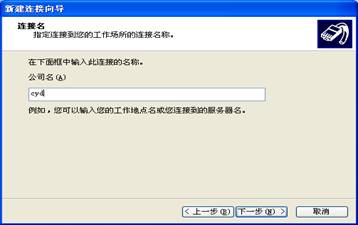

2)選擇連接到我的工作場所的網絡,單擊下一步,選擇虛擬專用網絡連接。

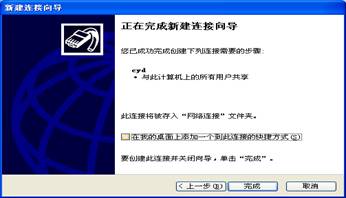

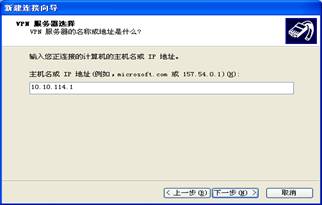

3)在主機名或IP地址文本框中輸入連接外網的網卡對應的IP地址,最后單擊完成按鈕,如下圖所示。


三、賦予用戶撥入權限

1、在VPN服務器上建立用戶“jsxy001”,密碼為“123456”。

2、在該用戶屬性窗口中選"撥入"項,然后點擊"允許訪問"項,再按"確定"即可完成賦予此用戶撥入權限的工作。

四、通過Internet進行VPN連接

1、將客戶機的IP地址,配置成VPN服務器指派給客端地址范圍中的某一IP地址,如172.168.114.10。

2、雙擊所建立的VPN連接,輸入相應用戶名和密碼,再點擊連接按鈕,就可以了。

五、在這個實訓中最關鍵的幾個事項:

1、先讓學生畫好示意圖,然后按照示意圖進行配置,這是實現本課題的前提;

2、客戶機的IP地址必須是VPN服務器指派給客端地址范圍中的某一IP地址;

3、在客戶機上登錄的用戶必須是VPN服務器允許訪問權限的用戶。
